各种弹簧的表示方法

又隔了十天没更新，最近老家事多，一回家就是好几天的。。。好不容易回来深圳上班了，有时间网站还是得更新的。上次分享了各种弹簧的类型及其相关的功能，今天继续分享他们的表达方法。特从机械设计手册里搜集了点资料，用CAD制图后分享给大家。

首先是压簧，也是最简单的弹簧，首字母Y为压的拼音第一个字母，其他表示方法如下图。

其次是拉簧，有些公司用拉的拼音首字母L表示，但机械设计手册里没有，我也就按手册出资料了。

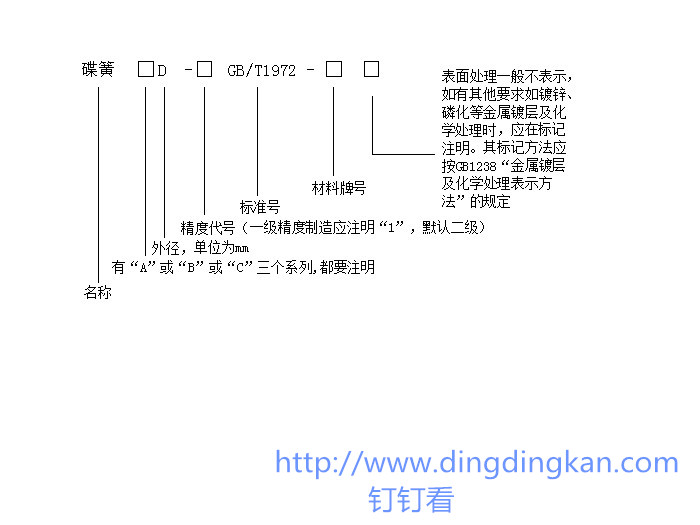

最后是碟簧，这种弹簧比较少公司使用，不知道有没公司使用碟的拼音首字母D这个来作为开头。不过，既然手册中没提到，我们还是以手册为准吧。

有些工程师或许就奇怪了，怎么没有扭簧这种应用广泛的弹簧呢？其实我也想找这方面的资料，但找了很久，都没有形成个一统，感觉可能每个公司的表示方法不一样。如果有长时间从事产品结构设计的资深工程师有这方面的资料，麻烦提供一下，在此先谢过了。

备注：很多公司都用通用表示方法，就是：

名称  d*D*H0

其中，d表示线径，D表示中径，H0自由长度，就是在不受外力作用下的自然长度。其他的基本用文字描述。
