通常塑胶件柱子用来支撑PCBA，固定PCBA或胶件本身，固定电子元器件，或联接产品的前后壳。空心的支柱还可以用来嵌入件、收紧螺丝等。这些应用均要有足够强度支持压力而不致於破裂。
柱子有一个最大的好处就是高度容易调整。所以，一般情况下，我们要尽量用柱子端面形成的平面作为支撑面，用于支撑PCB，或者电机啊什么的。以下是柱子设计时应该注意的几点要求：
一是设计柱子时，应考虑胶位是否会缩水；
二是支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。
三是柱子不要设计过高，过高的柱子会导致塑胶部件成型时困气，所以支柱高度最好不要超过支柱直径的2.5倍。
四是如果不是锁特别小的螺钉，柱子的壁厚最好不要小于1mm；
五是柱子厚度的缩水改善方式同加强筋，如下图所示。

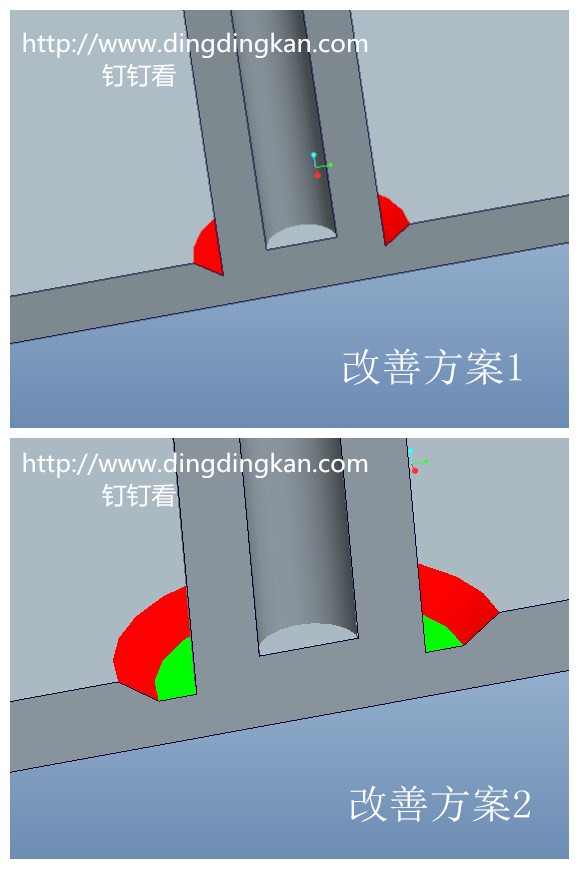

看得不是很明白吧？没关系，再以下面这个对比图就明白了。改善方案2可以看作是改善方案1的改进版。
最后一点，柱子根部的处理。一般有柱子的地方通常容易出现两种情况： 缩水或阴影（或夹水纹），为了防止出现缩水，需要把柱子根部减胶，同时把司筒针加长，如已出现阴影（或夹水纹）需要把柱子根部加胶或把司筒针作短。所以对于壁厚为3mm，柱子直径大于等于6mm时（拧M3自攻螺订）为防缩水,在模具加工时先在柱子根部减胶。到试模时如出现阴影，再加胶，（柱子的根部注意要求，顶针面与火山口面不等高，减少应力），因为塑胶件的加胶比减胶容易。
