今天是五一节后第一天上班，不知道大家有没有小小地节后综合症？有没有都没关系，班还是要上，钉钉看网站也还是要继续更新，今天给大家分享一下有关模具方面的。搞产品结构设计的都与模具脱不了关系，那么当产品上不可避免的产生分模线时，应该如何改善？且看下图。

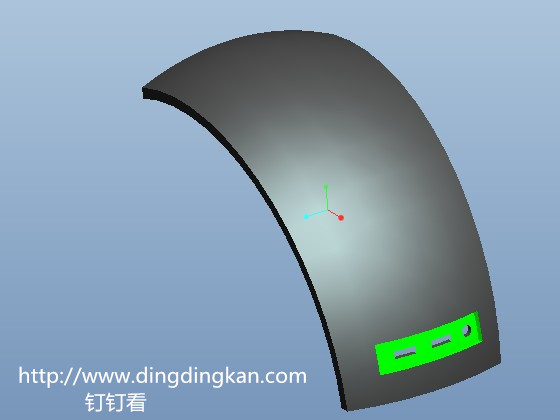

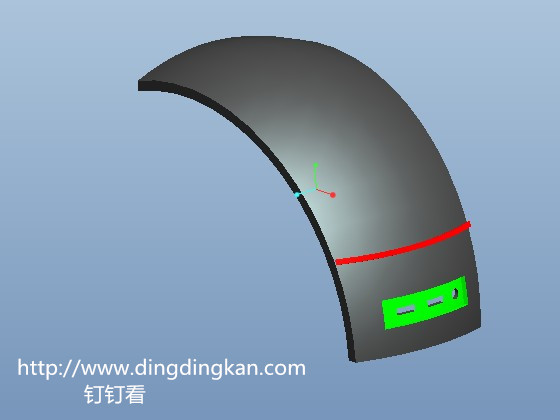

这个零件上方大下方小，还有个内凹结构（绿色部分），正常脱模肯定脱不了（看到面的均为前模），需要后模侧边带一个抽芯滑块，这样一来滑块跟前模接触的地方就会产生一条分模线，这样会严重影响产品的外观，如图（我画得夸线了点，实际上分模没有这么明显的，这效果主要是分了好让大家分辨）
那么，在不改变零件结构和整体外观的基础上，怎么来改善这条分模线呢？答案就是：美工线。没错，就是将分模线改为美工线。这样，滑块与前模结合的地方就会由凸起的分模线变为一条内凹的美工线了，从而达到改善零件外观的目的。下面是改好后的结果。
白色曲面往里面陷进去就是简单的美工线，当然，为了产品外观更好看一点，大家也可以设计出更好看的美工线，如长椭圆弧线，波浪线等。
