今天发现有个别工程师在设计曲面时，通常是先画好所需要的曲面，再将两端封闭，最后才进行曲面合并。这其实是正确的思路，但是有些命令是可以经过设置后直接生成封闭曲面的，这里就可以省略封闭两端的曲面及合并曲面这些步骤了。

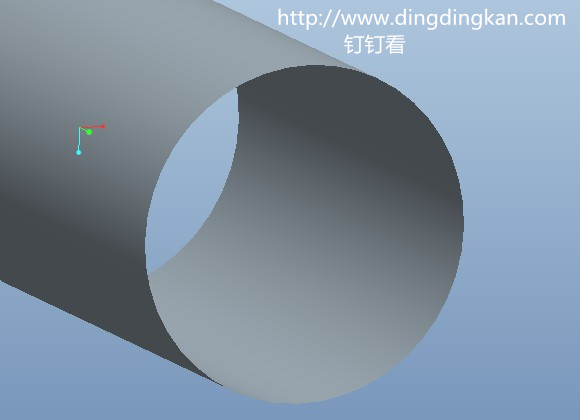

今天就来分享一个关于曲面设计时怎么直接设计成封闭曲面的技巧，这里以简单的拉伸圆形曲面为例。先看下面一张图。
画一个圆的曲面，进行拉伸，效果跟上面的一样。但是，如果我们在这里设置一下，就可以直接生成两端的封闭曲面了。

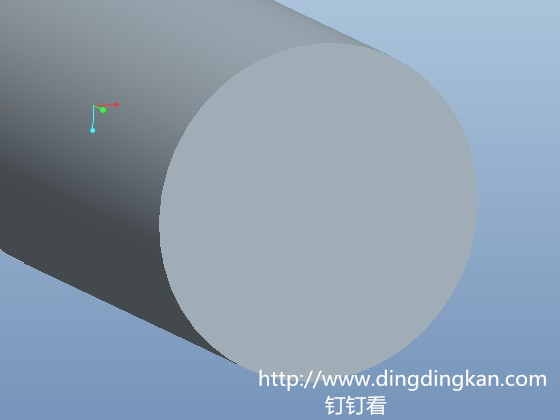

打开“选项”窗口，在“封闭端”前面打勾，图中也展示了其作用：在两侧封闭拉伸特征。这里设置好了以后，后面的跟正常拉伸一样，这样出来的效果就跟下图一样了。
不过要注意，这个只是封闭的曲面，而不是实体哦！
