PRO/E零件设计技巧1：怎么设计可渐变的倒圆角

今天有个师弟QQ问我，倒圆角时能不能设计成一端倒大圆角，另一端倒小圆角？还跟我说他弄了大半天，每个参数该打勾不该打勾的都试过，就是实现不了这个效果。我打开软件一看，可不，PTC公司都没有把这个技巧设置的明显一点，怪不得没操作过的人找不到。于是，果断分享给各位从事产品结构设计的工程师们。本篇作为分享PRO/E零件设计的首篇，会的高工请直接跳过，想了解的请继续往下看。

首先，来个普通倒圆角的图。上图是倒2的普通圆角，效果相信大家都看过不少。那么，怎么设计可渐变的圆角呢？还是先配图吧。在下图中，点“集”打开选项后，在红色框中任意地方右击一下，会出现“添加半径”。

选择“添加半径”后，再其中一个点处的半径改为需要倒大圆角的数值，这里改为4。

这时，显示区域出现下图的效果。

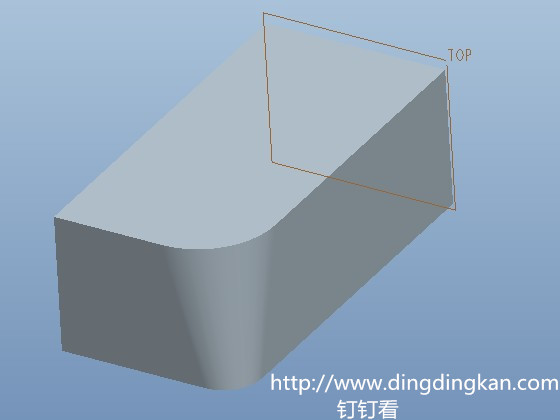

最后，确定后的显示效果如下。这样就实现了倒圆角时一端倒大圆角，另一端倒小圆角的效果。
