proe草绘中的闭环判定

今天跟一同行朋友聊天，聊到说他草绘闭环后不能退出草绘再拉伸为实体，这种情况只能说明他觉得的闭环不是真正的闭环。

这时忽然想起我刚毕业时也碰到过这种情况，所以当一些刚从事产品结构设计的朋友也碰上这方面的问题时，我一点也不觉得奇怪。

那么，该如何解决这种问题呢。我们先看下图

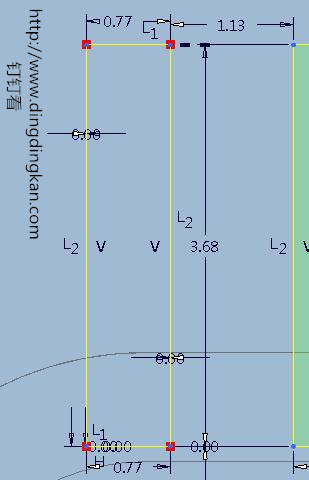

这个矩形够简单了吧，大家觉得这种矩形肯定是闭环的，但实际呢，开了效果窗口就能看到，他实际上的四边条没有直接衔接的，为什么呢，看下面的大图

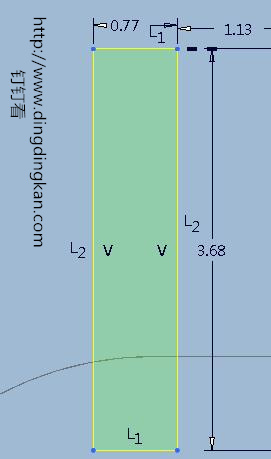

明白了吧，边与边的交点是一个红点，这就说明这个我们看起来是闭环的图形实际上不是真正的闭环，而是一个开放体，我们只需把四边条作下延伸处理下，得到下面的图

这个时候，我们发现四个点消失了，而矩表表面积则是加亮显示了，这种情况才是真正的闭环，才能直接拉伸为实体。
