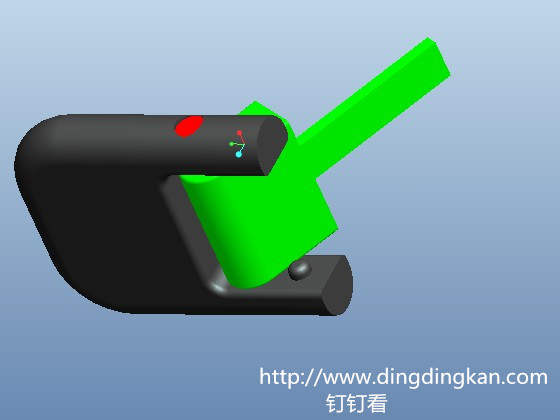

今天给大家分享一个带转动功能的钥匙结构，这个钥匙在平时十分常见。全图如下。
很眼熟吧？一般的办公室都会有几个柜子， 图中的钥匙就是开那种柜子用的。这种结构十分简单，整个产品只有两个结构，相信有一定经验的产品结构设计人员看一眼就能了解。

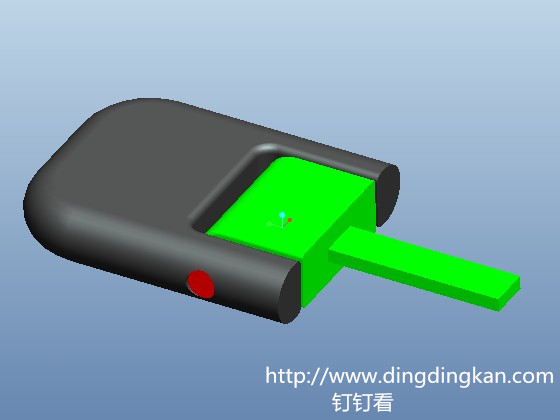

图是黑色部分为固定的，而绿色部分则可以转动，当两者在同一平面上时可以稍微固定一下。第一个结构是上一个结构中说的孔轴结构，绿色部分旋转的中心就是红色那根轴，剖开来看下：

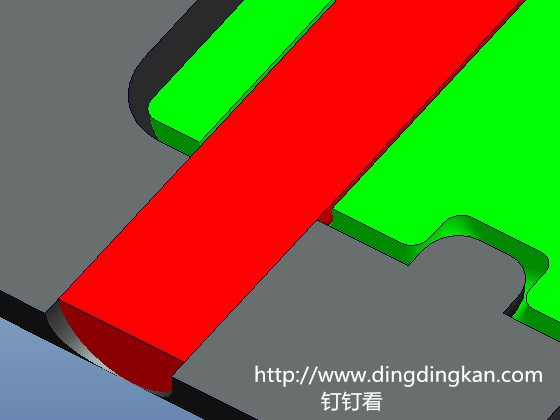

这张图片也很清晰的表达了第二种结构：凸台与孔的配合。让我们放大来研究下
红色零件为轴，起固定绿色和黑色零件的作用，还起来绿色零件的旋转中心作用，而黑色零件的凸台，则起到当绿色件转到与其同一平面的固定作用。没转到位时则是这样
两个零件快接触时，黑色件则利用本身塑胶的弹性将两边撑开，这样绿色件才能转到同一平面上，当凸台与孔配合好时，撑开的两边弹性回复到位，将绿色件固定起来。旋转出去的原理亦是一样。
