压紧软体材料的结构

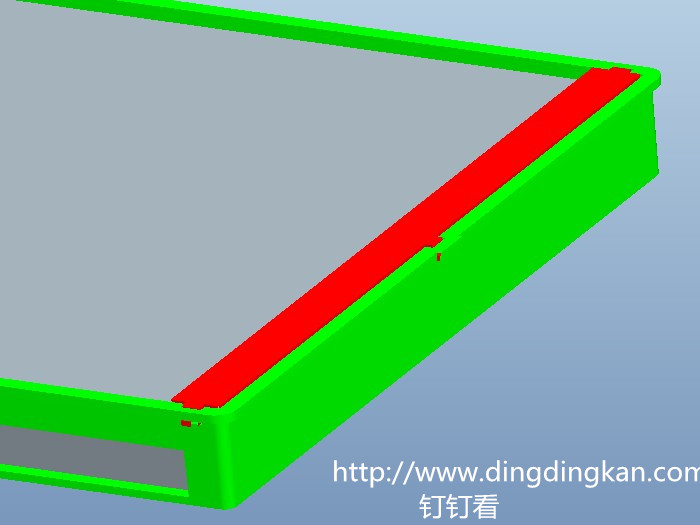

今天来分享一个利用两个塑胶件来压紧软体材料的结构，这里的软性体材料可以是硅胶，泡棉，垫片等。在不利用螺丝的情况下，将软体材料压紧。先上一个图。

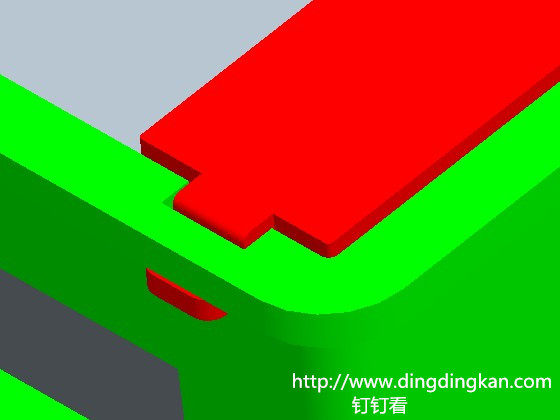

从图中可以看出，把红色零件的三个扣位扣进绿色零件处，从而达到压紧压软体材料的目的。上面那张图可能有点小，看不清那三个扣位的结构。好，我们放大一点来研究，且看下面这图。

好，这下看清楚了，很简单的一个结构：将红色材料变形后压进去即可。

结构是简单，但三个点的位置装配起来还是有一丁点难度的。必须在装配完中间那个扣位后，再利用其自身的弹性来装配两边的扣位。又因为需要达到压紧的目的，所以扣位处的红色零件和绿色零件配合的那条梁处必须要0配合才行。这点在进行产品结构设计时需要注意。

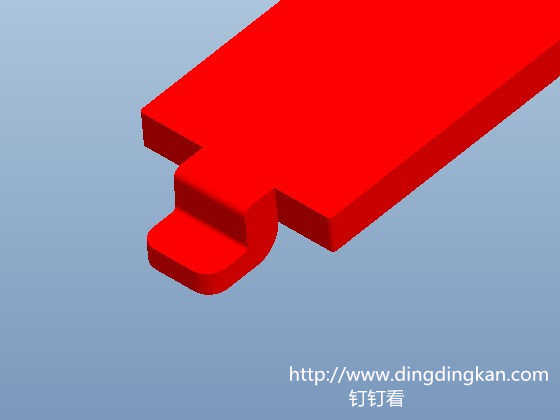

下面再放一个红色零件的图供参考。绿色零件嘛，大家可以考虑下有几种情况可以实现。
