按键是我们在产品结构设计中经常碰到的零件之一。今天先说说怎么减胶才合理。下面的按键有三种结构。
我们依次来分析这三个按键内部减胶的合理性。

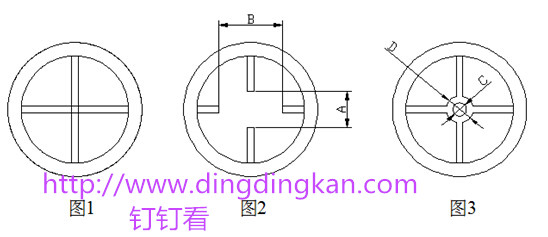

首先是图1，如图所示，这种结构最普通，但是问题也比较多，有两个缺点：
首先是筋骨是互相交叉连通的，在中间的连接点处由于胶太厚，按键表面容易发生缩水；
其次是模具上镶件给分成四个部分，强度大大降低，也大大降低了模具寿命。
如果改成图2呢，则可以避免以上两个缺点：
首先是筋骨无连接点，按键表面不会缩水；
再次就是模具上镶件为一整体，大大提高了强度及寿命，但要要注意尺寸A，不能设计得过小（一般是3MM左右），如果是小按键，则需要考虑尺寸B怎么配合尺寸A才能达到较好的强度。
最后是图3，如果一定要按键中间有凸台（而且这种情况我个人是用得最多的），可以考虑这种结构。综合以上两种结构的优缺点。
一是不会缩水。
二是模具强度较低及易损。
这个其实跟加强筋相交避免缩水的原理一样的，具体后面也会提到。
