塑胶结构之14：穿孔自锁结构

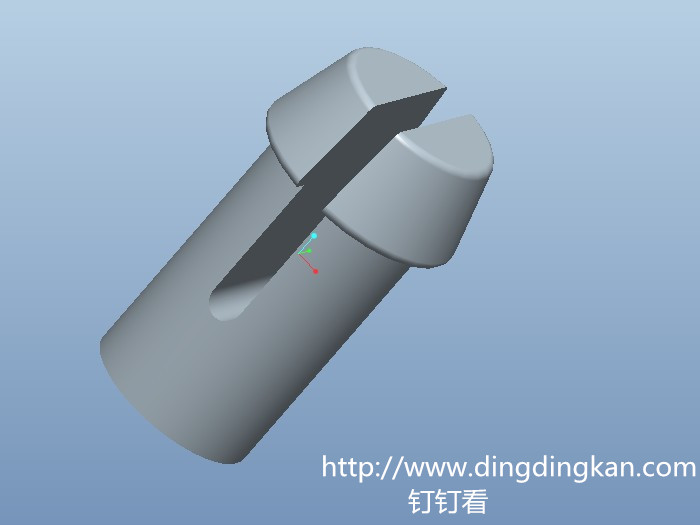

又有好几天没分享结构内容了，今天就来说下一种塑胶穿孔后的自锁结构。什么是自锁结构呢？简单地理解就是装配好后零件间会自动固定好，类似于扣位中的公扣和母扣。没图不好说。

很多有经验的产品结构设计工程师一看就明白了，这个自锁结构是利用塑胶的弹性实现的。中喑掏空的原因就是让塑胶两边可以往中间靠拢，等穿过孔后松开时，塑胶件自动复位卡住圆孔。

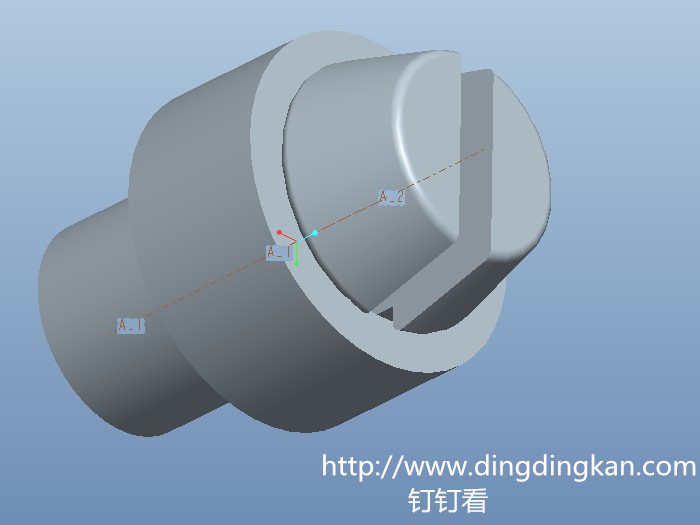

这张装配图看得不是很清楚，再放一张剖开的。

图中的塑胶件复位会卡住圆孔，导致不能往回穿过去，这样就实现了自锁。

备注：

1.红色曲面的倒角是为了更好的装配；

2.把握好变形的最小尺寸，要比穿的孔径小才能保证穿得过去；

3.把握好复位的基本尺寸，要比穿的孔径大才能保证自锁后不会再往回穿。
