前段日子宝宝生病，医生说要做雾化，于是买了婴儿专用的雾化器进行，自从宝宝痊愈后雾化器就晾在一边了。这几天整理时发现了，本来直接扔掉的，后来转停念一想，不如拆开来分析下这个产品结构设计是怎样设计的，也可以分享到网上，供大家参考参考。于是有了这篇文章。
先上产品全图。因为管子太长，给我摘掉了。因为婴儿不像成人那么主动会含住吸管来进行治疗，所以就配了款面罩型的，雾汽通过面罩扩散出去再经由鼻子和嘴进入呼吸道，于是就有了这款婴儿用的雾化器。真佩服设计医疗器械的工程师们，想得这么周到。

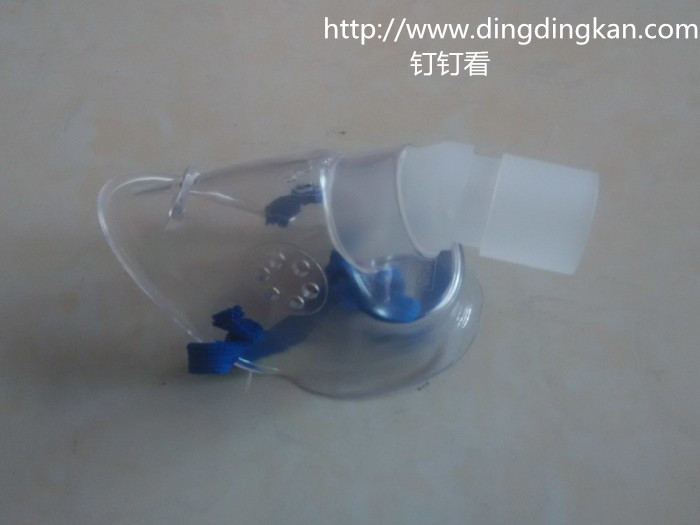

很简单吧， 看起来没几个零件。别急，一个一个来分析，首先是面罩，如下图。
透明的就是罩在脸上的面罩，材料为透明硅胶类，因其与主管配在一块，就不拆开了，硬胶和软胶配合，so easy。

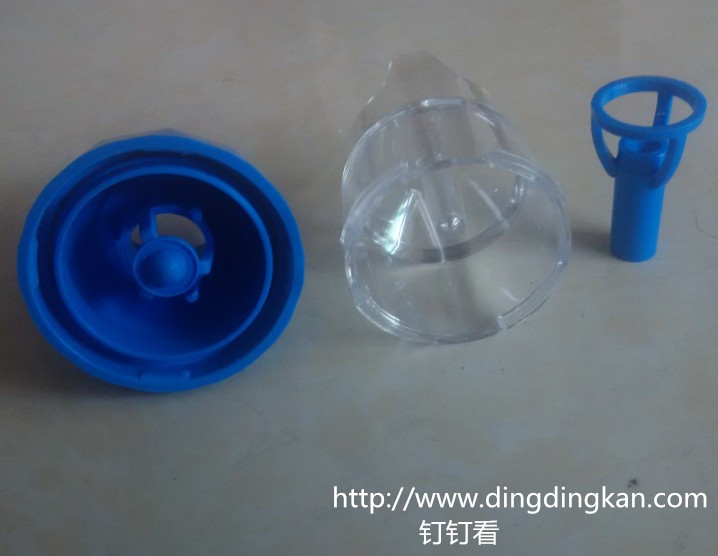

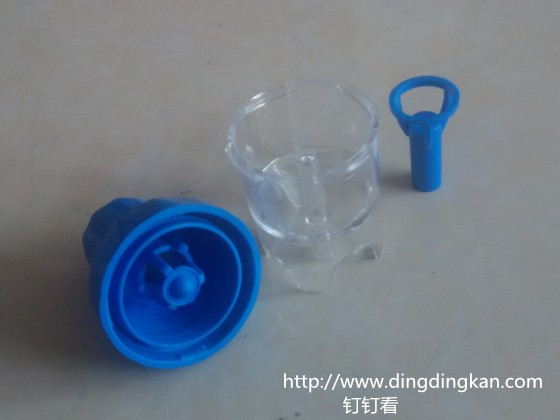

下图均为另一组件，由外壳（蓝色大件的），连接管（透明的），支撑配件（蓝色小件）组成。
这里蓝色外壳与连接管采用了旋转扣位的结构，大家仔细看来蓝色外壳内圆上和连接管外圆上多出的胶位，就是起配合作用，因连接管透明的关系，不是很么容易看出，从上图看比较明显。

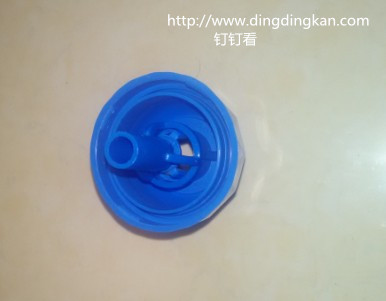

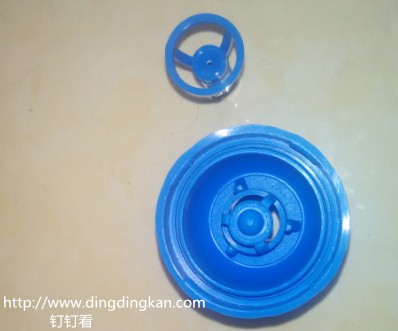

蓝色外壳和支撑配件是什么样的装配关系呢？很简单，支撑配件不是有一个圆环吗？利用蓝色外壳三条加强筋撑住即可，外面还有连接管限位，而连接管和支撑配件则利用圆柱放到圆孔里就行了，大家可以慢慢从图中发现。

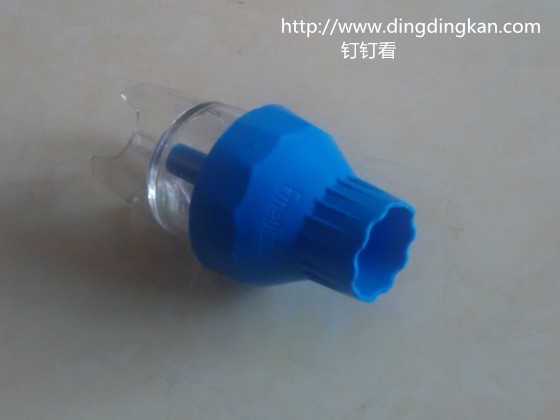

两者装配好的效果如下。
