为了好说明这种区别,先上一张图,图中大圆柱为零件A,小圆柱为零件B,B装配于A的孔里。

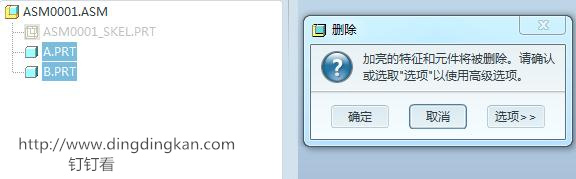

一般来说,如果我们森删除零件A,零件B会随着一起删掉,因于B是基于A实现装配定位的。

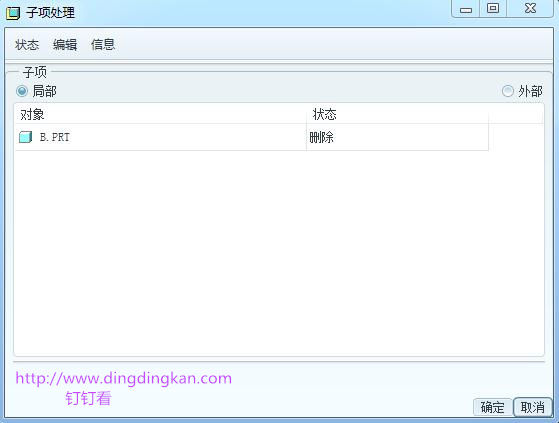

如果想达到只删除父零件A而不影响子零件B时,可以点击下上图出现窗口中的“选项”,这时会弹出以下界面:

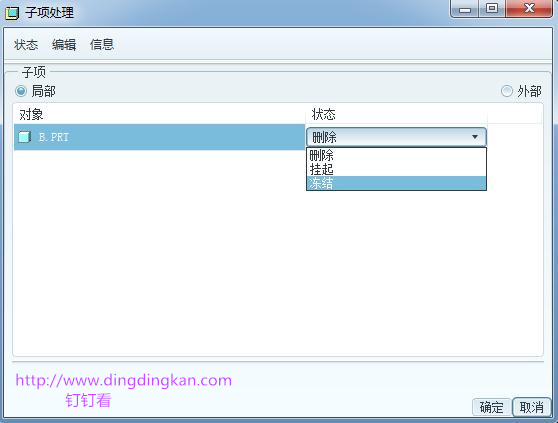

再点击状态下方的三角符号,出现“删除”“挂起”“冻结”三个选项,我们先选择“冻结”;

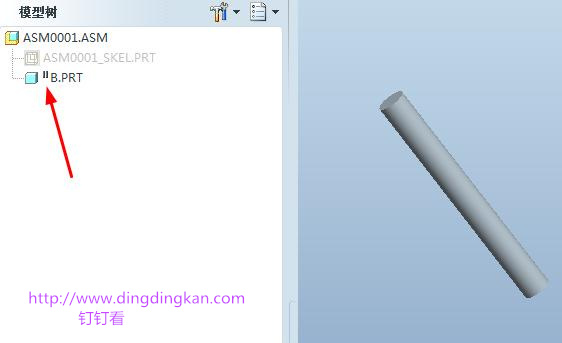

确定后会出现下图的效果,但子零件B前方会有个类似于播放器中暂停的符号,如箭头指示处;

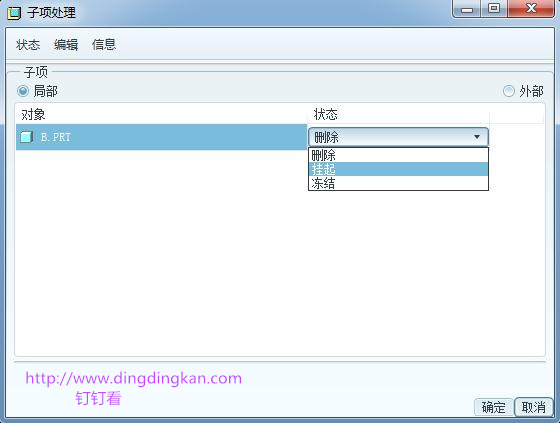

现在我们返回来,选中“挂起”后确定;

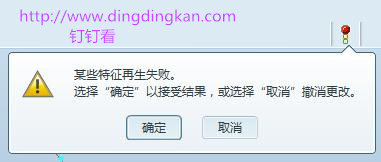

这时出现错误选项,说明软件系统检测到错误了,是执行这种错误的操作还是取消;

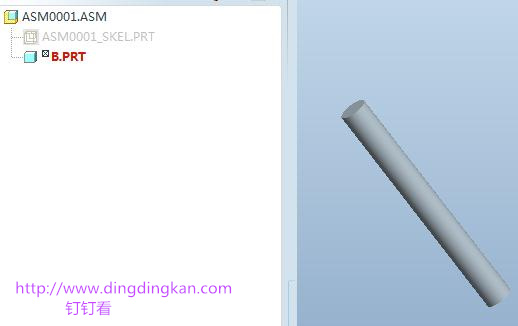

我们在上图中点击“确定”后,就出现子零件B显示有误的界面,如下。
总结一下两者的区别
冻结:不会产生错误,只是纯粹删掉父零件而已,再生模型不会失败,可以后续慢慢更改装配关系;
挂起:会产生错误报警,不马上更改装配关系会一直存在,再生模型会提示失败直至有新装配关系。
一般来说,很少选择“挂起”这一选项,因为不管是冻结还是挂起,后面都可以重新定义新的装配关系。
